1. Deskripsi Rinci
1. Konduktor Dalam: CU, CCA, CCS
2. Dielektrik: Busa/PE Padat
3. Perisai: Berikat, Tidak-terikat, Tunggal, Ganda
4. Bahan kawat kepang: CU, AL-Mg, TC
5. Diameter kawat kepang: 0,12 mm, 0,15 mm, 0,16 mm
6. Jaring kepang: 48, 64, 72, 80, 96, 128 dan lebih banyak lagi
7. Cakupan kepang: 40%, 50%, 60%, 80%, 90% dan lebih banyak lagi
8. Jaket: PE/PVC
9. Gelar jaket: 60, 65, 68, 70,75
10. Persyaratan yang disesuaikan disambut.
2.Konstruksi
Konduktor | Bahan | Tembaga Telanjang |
No. Dia. | 14AWG(7*0.75mm) | |
Dielektrik | Bahan | Busa PE |
No. Dia. | 7,24± 0,02mm | |
Tameng | Bahan | Al foil+ Al mengepang)*2 |
Cakupan | 85% | |
Jaket | Bahan | PVC/PE |
No. Dia. | 10,30± 0,10mm | |
No. Tebal | 0.86mm |
3.Spesifikasi Listrik
Impedansi Karakteristik (Ohm) | 75 |
Kecepatan Propagasi Nominal (%) | 85 |
Kapasitansi Nominal (pF/m) | 50 |
Uji Percikan (VAC) | 4000 |
SRL(dB, menit) | 20 |
4. Atenuasi
Performa Atenuasi[68 derajat F(20 derajat )] | ||
Frekuensi (MHZ) | Maksimum (Db/100 kaki) | Maksimum (dB/100m) |
5 | 0.38 | 1.25 |
55 | 0.96 | 3.15 |
250 | 2.05 | 6.72 |
300 | 2.25 | 7.38 |
450 | 2.75 | 9.02 |
600 | 3.18 | 10.43 |
750 | 3.65 | 11.97 |
865 | 3.98 | 13.05 |
1000 | 4.35 | 14.27 |
1450 | 5.42 | 17.78 |
1750 | 6.10 | 20.01 |
5.Aplikasi

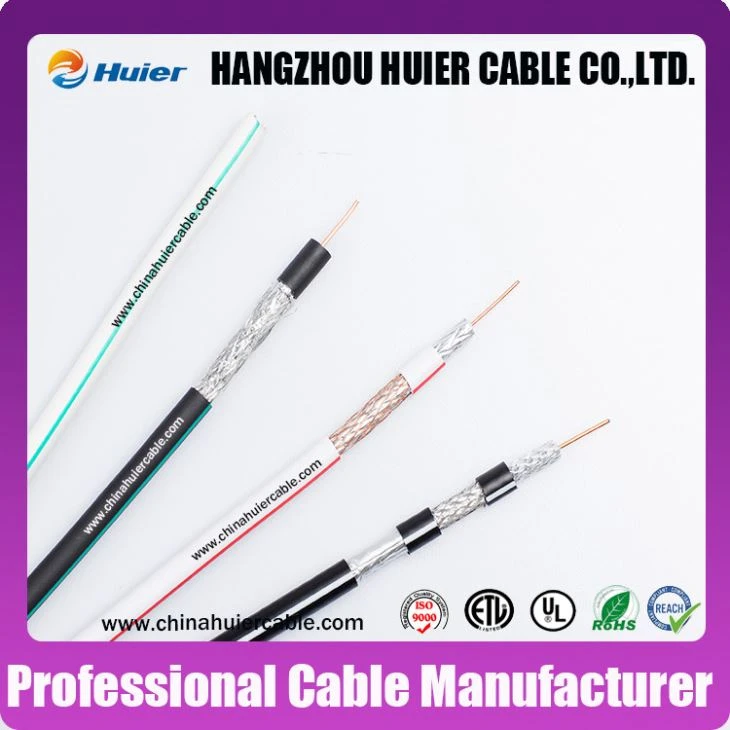

Kabel coax RG 213 adalah kabel berlapis-loss rendah yang tidak menimbulkan kontaminasi. Kabel Coax mengirimkan sinyal radio, sinyal video, sinyal pengukuran dan sinyal data dan sering digunakan dalam sistem hiburan rumah. RG 213 secara umum dianggap sebagai kabel coax yang unggul karena memiliki-loss yang rendah dan terdiri dari tujuh helai jalinan tembaga telanjang.
(1) CATV-televisi antena komunitas.
(2) CCTV-televisi sirkuit tertutup-.
(3) DBS-satelit penyiaran langsung.
